CO-ME (COmputerize Mechanical Engineering; 꼬메)는 기존 CAD를 기반으로 하여 건축기계설비 설계 (공조, 위생, 냉난방, 소방)를 위한 설계 지원 소프트웨어로 계획설계부터 기본설계, 실시설계에 이르는 전과정을 지원하는 시스템입니다. 현업의 실무자들의 자료 제공과 조언을 바탕으로 폐사의 기술력으로 개발되어 국내 설비 환경에 적합한 한국적인 소프트웨어이다. 특히, 각종 엔지니어링 데이터를 반영하여 단순한 작도 수준을 넘어 엔지니어링 설계 도구로서의 역할을 수행하고 있습니다. 건축기계설비설계 CAD 시스템인 CO-ME는 이미 전국의 많은 업체에서 200% 이상의 업무 능률 향상을 보이고 있으며, 실무자들로부터 그 우수성을 인정받고 있습니다.
이제 CO-ME는 건축기계설비 설계의 기본 프로그램입니다. 전국 건축기계설비 설계 사무실의 80~90%가 사용하고 있으며 전국의 대학교, 전문대학, 기능대학, 직업훈련학교의 설비 관련 학과에서 교육용 교재로 사용하고 있습니다. 또, 매학기 방학기간에는 한국능력개발원에서 개설한 “신기술 교육”프로그램을 통해 각 대학의 교수 및 교사들의 CO-ME 교육을 실시하고 있습니다.

1) 공조 설비

1. 디퓨져 배치 : 각 타입별 디퓨져(각형, 원형, 노즐 등)를 디퓨져 사이의 간격에 의한 배치, 전등 기준 배치, 밑선 기준 배치 등 다양한 배치 방법을 제공한다.
2. 사이즈 계산 : 주어진 풍량에 의해 정압법 및 등속법의 덕트 사이즈 계산 기능을 제공한다.

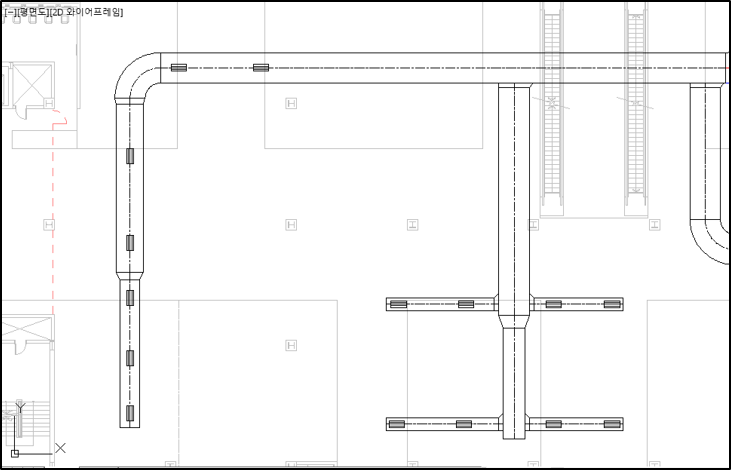

3. 더블라인 작도 : 스프릿 덕트, 브랜치 덕트, 라운드 덕트, 플렉시블 덕트 등 다양한 덕트의 작도 기능을 제공한다.
4. 자동 작도 : 덕트의 메인을 지정하면 자동으로 더블라인을 작도한다.
5. 부품 작도 : 댐퍼, 소음기, T.V, 캔바스, 챔버, VAV 등 공조 덕트의 부품 및 장비를 작도하는 기능을 제공한다.
6. 환경설정 : 덕트의 R 값, 색상, 레듀셔의 각도 변경 등 작도 환경설정 기능으로 보다 유연한 설계업무를 지원한다.

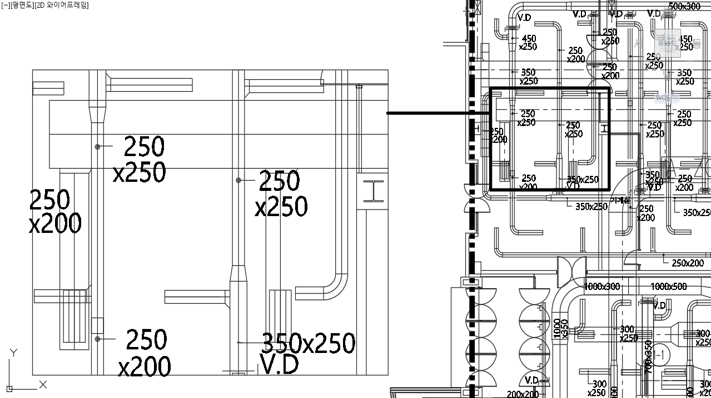

7. 기타 : 다양한 사이즈 표기 기능, 사이즈 편집 기능, 덕트 메이져 기능, 공조 배관 기능 등을 제공한다.

2) 위생 및 냉난방 설비

1. 배관의 작도 및 편집 : 다양한 형태의 조인트를 자동으로 생성해 주는 배관의 작도 및 편집 기능을 제공한다. 필요에 따라 여러 줄의 파이프를 동시에 작도할 수도 있다.
2. 위생기기 심볼 : 대변기, 소변기, 세면기 등 여러 가지 종류의 위생기기 심볼을 제공한다.
3. 급수, 급탕 연결 : 급수구 및 급탕구의 위치를 지정함으로써 자동으로 급수, 급탕 파이프가 작도된다.
4. 벤트 파이프 연결 : 오배수관과 벤트 파이프를 선택하면 자동으로 연결된다.
5. F.C.U 연결 기능 : 여러 줄의 파이프와 F.C.U 사이에 파이프를 사용자가 지정한 사양에 의해 자동으로 연결한다.
6. 부속 및 부폼 작도 : C.O, F.C.O, F.D 등 위생설비에 필요한 다양한 부속류 및 부품을 작도하는 기능을 제공한다.
7. 더블라인 작도 : 싱글 라인을 더블 라인으로 변환한다.
8. 기타 : 사이즈 표기 기능, 관종 표기 기능, 편집 기능 등을 제공한다.

3) 소방 설비

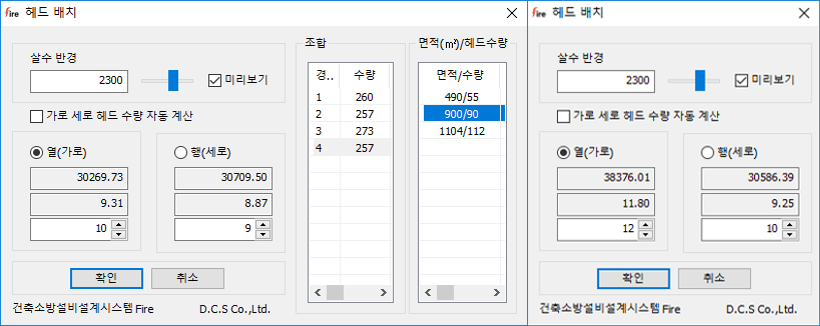

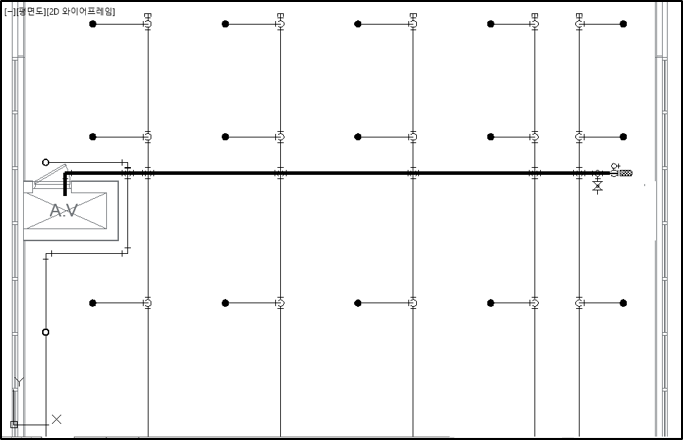

1. 스프링클러 배치 : 간격 입력에 의한 배치, 살수 반경에 의한 배치, 전등 기준에 의한 배치, 밑선에 의한 배치 등 다양한 배치 기능을 제공한다.

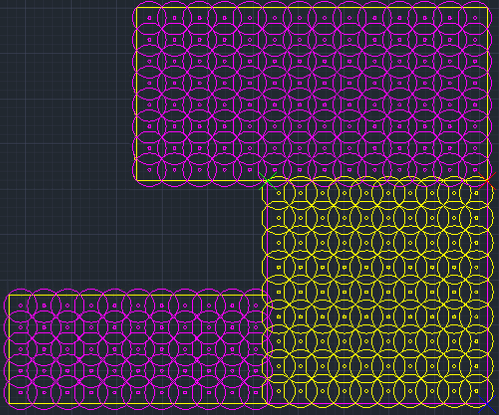

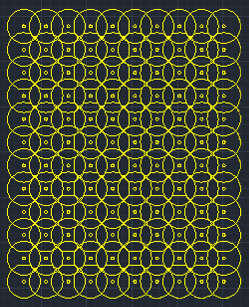

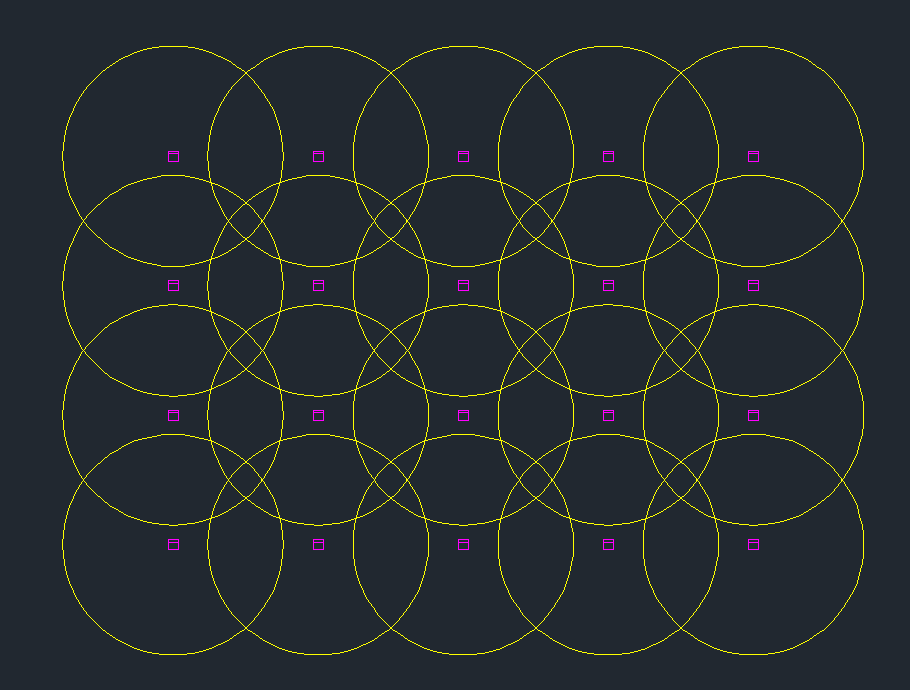

2. 살수 반경의 확인 : 배치의 정확성을 체크하기 위해 살수 반경을 원으로 표시해 준다.

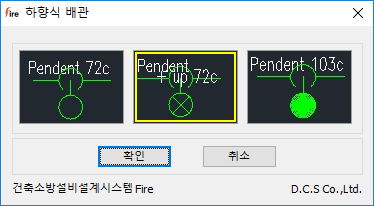

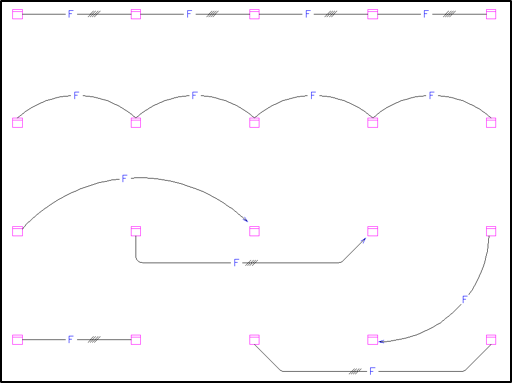

3. 소방 배관 : 헤드를 기준으로 상향식 및 하향식 배관을 손쉽게 해 준다.
4. 관경 계산 : 스프링클러 헤드 수량에 의해 배관과 동시에 관경을 계산한다.

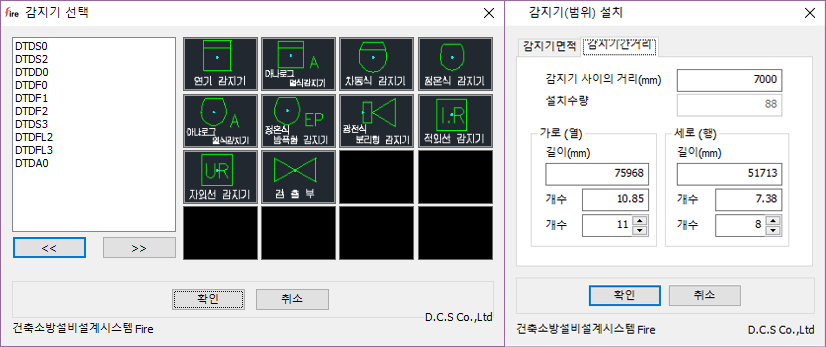

5. 소방 심볼 작도 : 소화전 등 소방 관련 다양한 부품 및 장비를 손쉽게 작성한다.
6. 기타 : 관경 표기, 헤드 수량 산출, 소방 관종 표기 등 소방설계를 위한 다양한 기능을 제공한다.

4) 엔지니어링 기증

1. 습공기 선도의 작성 : 간단한 데이터의 입력을 통해 습공기 선도의 계산과 작성을 할 수 있다. 또, 데이터의 저장 및 호출이 가능하여 데이터를 재사용할 수 있다.
여기에서 작성된 습공기 선도 및 계산 데이터는 워드 프로세서 또는 Excel 등의 문서 작성용 소프트웨어에 쉽게 붙여넣기를 할 수 있도록 되어 있어 각종 기술문서 작성을 쉽게 했다.
2. 유량에 의한 배관 사이즈 계산 : William and Hazen식에 의한 관경 계산으로써 유량, 마찰 손실, 조도 계수, 유속 등의 조건에 의해 관경을 계산한다.
재질을 선택함으로써 조도 계수 및 계산된 관경에 해당하는 관내경과 호칭경을 표시해 준다.
3. FCU 배관 사이즈 계산 : FCU의 사양 및 온도차에 의해 공급관, 환수관, 드래인관의 관경을 계산한다.
FCU의 사양 및 관경 선정 테이블은 사용자에 의해 조정이 가능하도록 구성되어 있다.
4. 위생설비 배관 사이즈 계산 : FCU의 사양 및 온도차에 의해 공급관, 환수관, 드래인관의 관경을 계산한다.
FCU의 사양 및 관경 선정 테이블은 사용자에 의해 조정이 가능하도록 구성되어 있다.
5. 덕트의 사이즈 계산 : 덕트의 풍량에 의해 각형 덕트 및 원형 덕트의 사이즈를 계산한다. 사이즈는 정압법과 등속법에 의한 방법을 제공한다.

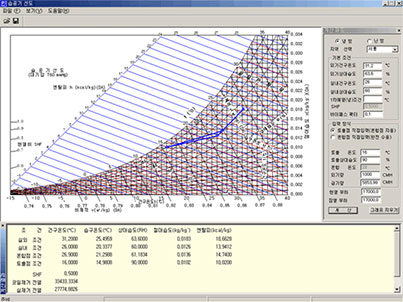

<습공기 선도 작성 예>

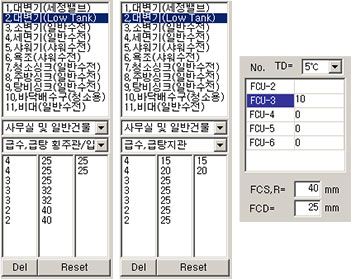

<위생 및 FCU 관경 계산 예>

5) 사용자화 기능

1. 작도 데이터 수정 : 헤더의 경우 이전에는 정해진 치수에 의해 작도되었다. 그러나 이번 버전부터는 기본 치수와 함께 필요에 따라 사용자가 작도되는 치수를 변경할 수 있게 되었다. 수정은 CO-ME에서 제공되는 툴로 할 수도 있고, Excel을 통해 수정할 수도 있다.
2. 엔지니어링 참조 데이터의 수정 : 위생설비의 파이프 사이즈, FCU의 파이프 사이즈 계산 시 적용되는 엔지니어링 데이터를 사용자가 CO-ME에서 제공되는 툴 또는 Excel을 사용하여 임의로 수정할 수 있다.
3. 블록 라이브러리 : 사용자가 자주 사용하는 도면 또는 블록을 각 그룹별로 쉽게 등록하여 사용할 수 있다.

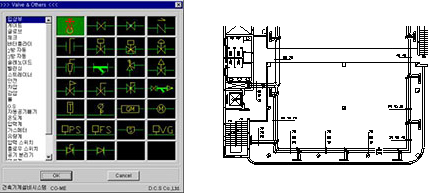

4. 부품 라이브러리 : 이전 버전에서는 밸브 및 기타 부품의 경우 사용가 다른 모양으로 바꾸기가 쉽지 않았으나 간단하게 아이콘에 등록할 수 있도록 되었다.

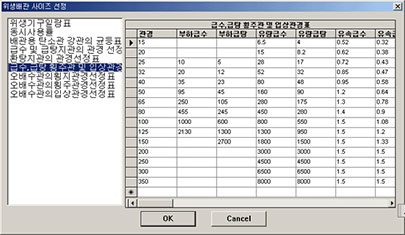

<위생 배관 사이즈 데이터 수정 화면>

6) "꼬메 6.0"에서의 새로운 기능 및 보완 기능

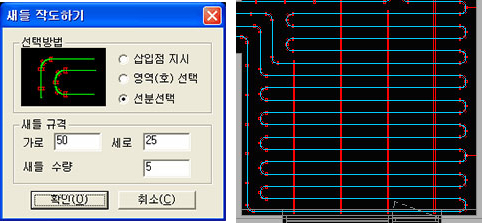

1. 새들 작도 : 난방 배관의 새들 작도 기능이 추가되었다.

<새들 작도 대화상자 및 작도 결과>

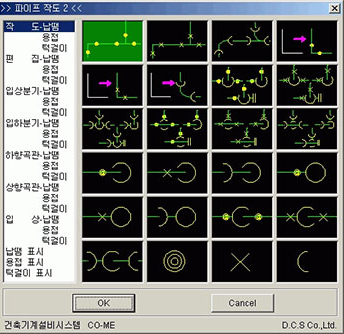

2. 파이프 조인트 추가 : 납땜, 용접, 턱걸이 이음 등의 파이프 작도 기능과 편집 기능이 추가되었다.

<납땜, 용접, 턱걸이 이음 대화상자>

3. 단축키 정의 : CO-ME의 기능은 모두 단축키가 정의되어 있다. 그러나 사용자는 모든 기능을 사용하지 않을 수도 있고, 단축키를 모두 암기할 수 없다. 따라서, 사용자가 자주 사용하는 명령을 취향에 맞춰 쉽게 바꿀 수 있도록 하였다. 이전 버전까지는 사용자가 에디터(노트 패드, 워드 프로세서 등)를 사용하여 정의하였으나, Version 6.0부터는 아래의 대화상자를 통해 각 기능별로 손쉽게 정의할 수 있도록 하였다.

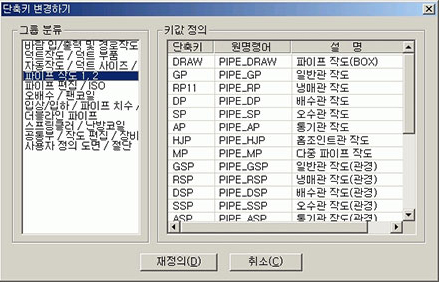

<단축키 정의 대화상자>

4. 목록표 작성 : 도면 목록과 같이 표와 함께 문자를 작성하는 작업은 아주 번거로운 작업이다. 목록표 작성 기능은 사용자가 표 양식을 정의한 후, 데이터를 입력하면 표가 CAD 화면에 작성된다. 자주 사용하는 데이터는 저장해 놓았다가 필요시 열어서 사용할 수도 있다.

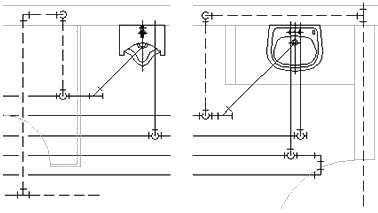

5. 통기관 작도 : 통기관 작도 시 자동으로 은선 처리가 될 수 있도록 보완되었으며, 오배수관과 수직, 수평으로 연결이 가능하게 되었다.

<통기관 연결의 은선 처리 및 수직 연결 기능>

6. 메뉴의 명칭의 표시 및 이동의 편리성 : 각 아이콘 메뉴에 대한 명칭을 부여하고, 장비와 같은 경우 쉽게 다른 장비로의 이동을 가능하게 하였다.

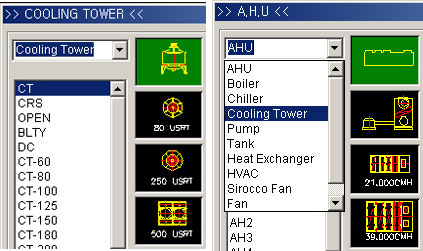

<장비 메뉴(냉각탑 및 공조기)의 예>

7. 관종 관경 동시 기입 : 배관의 치수 기입 시 기존의 기능과 더불어 관경과 관종을 인출선을 사용하여 동시에 기입하는 기능이 추가되었다.

<관종 및 관경 동시기입 기능>

8. 덕트 경로 작도 기능 : 덕트의 경로 작도시 경로와 경로가 정확히 만나는지의 여부를 원으로 표시해 줌으로써, 덕트의 경로 작도가 수월해졌다.

9. 디퓨져 배치 시 풍량 입력 : 디퓨져의 배치와 동시에 풍량 입력이 가능해졌다. 이전 버전까지는 “디퓨져 배치→풍량 입력→경로 작도→사이즈 계산” 의 순서이었으나, Version 6.0에서는 디퓨져 배치 단계에서 풍량 입력을 할 수 있으므로 “디퓨져 배치 → 경로 작도 → 사이즈 계산” 의 순서로 한 단계가 줄어들게 되었다.

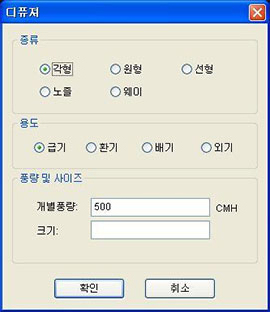

<디퓨져 삽입 대화상자>

10. CO-ME 독립 실행 : 직스캐드 명령을 기동하면 직스캐드만 실행되고, 아래의 CO-ME 아이콘을 클릭하면 CO-ME가 기동되는 방식으로 개선했다.

7) 기타

1. 설계도서 관련 기능 : 도면 목록, 범례표, 장비 일람 등을 워드 프로세서에서 작성하여 CAD에 적용할 수 있도록 하였다.
2. 다양한 장비 심볼 제공 : 공조기, 보일러, 펌프 등 설비에 필요한 다양한 장비를 아이콘으로써 제공하고, 손쉽게 입력할 수 있도록 하였다.
3. 계통도 폼 작성 : 층수와 간격을 입력하면 자동으로 계통도 포멧을 작성해 준다.

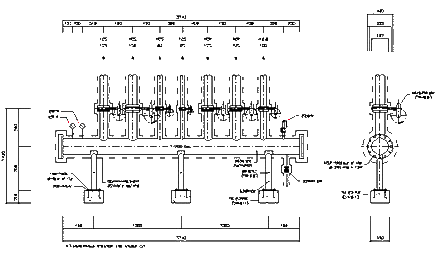

4. 헤더 상세도 : 헤더에 들어가는 관경만 지정하면 자동으로 헤더 상세도를 작도한다.
5. 샤프트 작도 : 파이프 및 덕트의 샤프트를 대화상자만으로 손쉽게 작성할 수 있다.

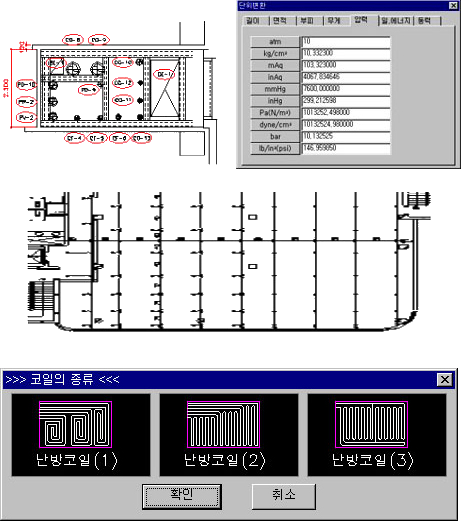

6. 단위 변환 : 각종 도량형에 의한 단위를 하나의 값만 입력하면 관련 단위가 일괄적으로 변환되어 설계업무에 용이하게 적용할 수 있다.
7. 계산 패드 : 풍량에 의한 덕트 사이즈, 유량에 의한 파이프 사이즈, 위생기 수량 및 스프링클러 헤드에 의한 파이프 사이즈 계산 기능을 패드를 통해 손쉽게 계산을 가능하게 하였다.
8. 사용자 아이콘 기능 : CO-ME에서 제공되지 않는 심볼이나 자주 사용하는 도면을 아이콘 형태로 저장하기 위한 기능으로 사용자가 임의로 저장할 수 있도록 하였다.

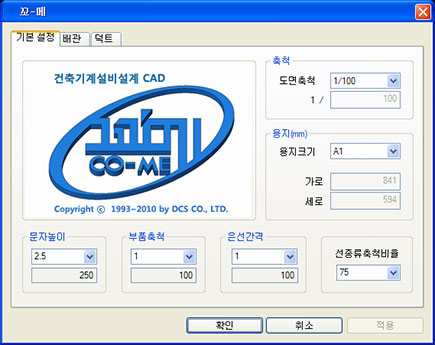

9. 각종 환경 설정 기능 : 스케일, 용지 크기, 문자 높이, 심볼의 크기 등 도면 작성을 위한 환경을 손쉽게 설정할 수 있도록 하였다.
